Ponte R1

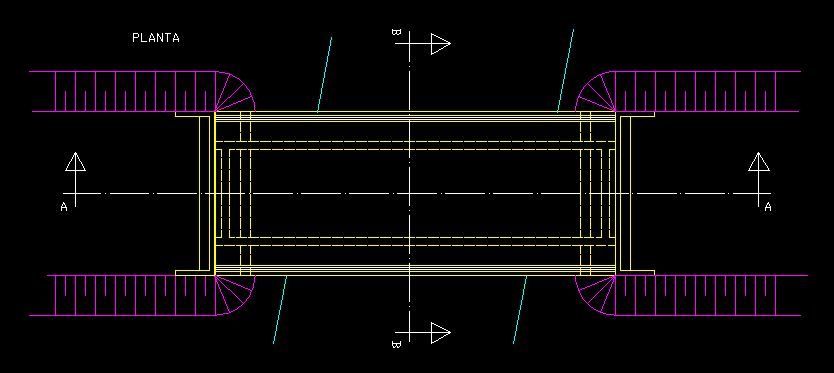

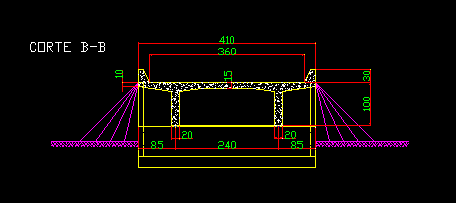

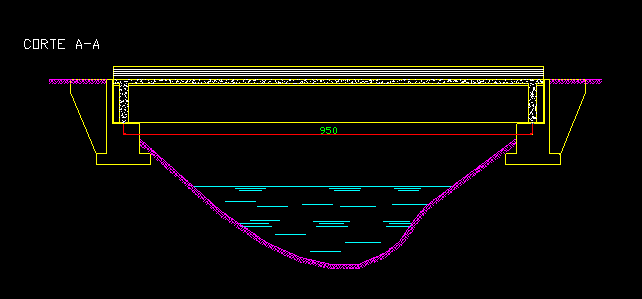

Comprimento da viga principal 10m, vão 9.5m, largura 4.1m, pista 3.6m (passagem de 1 veículo).
Sistema construtivo tradicional, com fôrmas, pontaletes, etc. em concreto armado.
Dimensões em centímentros (cm).
As fundações foram estimadas em sapatas. Para adaptar o projeto é preciso enviar-nos as sondagens de simples reconhecimento do solo.
O projeto foi elaborado considerando o trem tipo do Manual de Projeto Geométrico de Rodovias Rurais do MT/DNIT/IPR de 100kN/Eixo Veículo VP.
Dimensões em centímetros (cm).
Custo da obra estimado em R$ 45.000,00 (quarenta e cinco mil reais) pelas tabelas Pini, Estado de São Paulo, com fundação rasa em sapata.
Preço do projeto igual a 7% do custo da obra conforme paga o DER-SP, igual a R$ 3.150,00 (três mil, cento e cinquenta reais).
O projeto completo consiste de:
Desenhos Autocad DWG;
Memória de cálculo DWG e XLS;
Planilha de quantitativos de materiais XLS;
Planilha de orçamento conforme tabelas Pini ou Sinapi, para o local informado;
ART do CREA;
Cálculo de concreto armado conforme a NBR-6118/2007
Cálculo geotécnico das fundações conforme a NBR-6122/2010 ou pelas teorias de praxe
Para outras informações fale com a gente.
