Programa FCO1d

Flexão Composta Obliqua Versão 1
Processo exato
Seção Retangular
Cálculo pela NBR-6118/2023 nos Domínios 3 e 4 sem armadura dupla
Força normal N excêntrica de compressão
4 barras de armadura nos cantos de igual área
ex e ey no 1º quadrante
Concreto fck <= 40 MPa
Linguagem Autolisp
Edição Demo free fixando fck, Gamac, fyk e Gamas
Revisão 0.1 de 27/07/2025

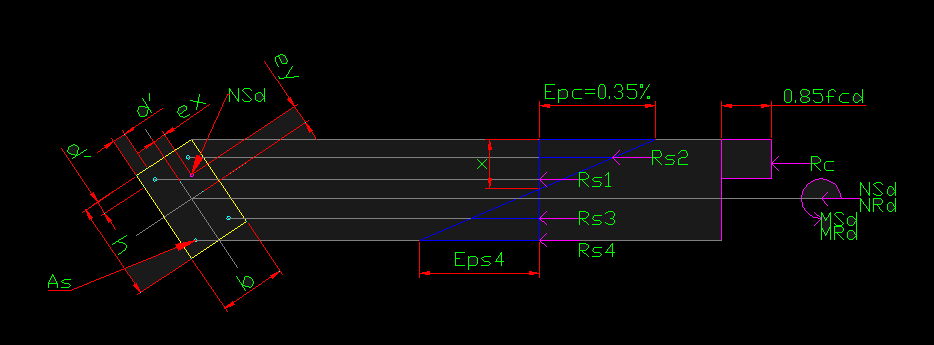

A seção gira no ângulo arctang ex/ey

Demo com fck = 15 MPa Gamac = 1,4 fyk = 400 MPa e Gamas = 1,15 fixos

Sendo Epc = 0,35% fixo do Domínio 3 escolha uma barra da armadura As e varie x desde x correspondente a Eps4 <= 1% até x correspondente a Eps4 = 0

O programa também alerta se a taxa da armadura é menor que 0,4% da área de concreto (armadura mínima) e maior que 8% (armadura máxima) inclusive na emenda.






Instalação

1. Abra uma pasta pelo Explorer (este programa roda no SO Windows)

2. Mova ou copie o arquivo FCO1d.zip nela

3. Extraia os arquivos do zip na pasta

4. Siga as instruções do manual FCO1d.pdf
