Cálculo e Desenho de Sapata - CDS11
Versão 1 - Revisão 1

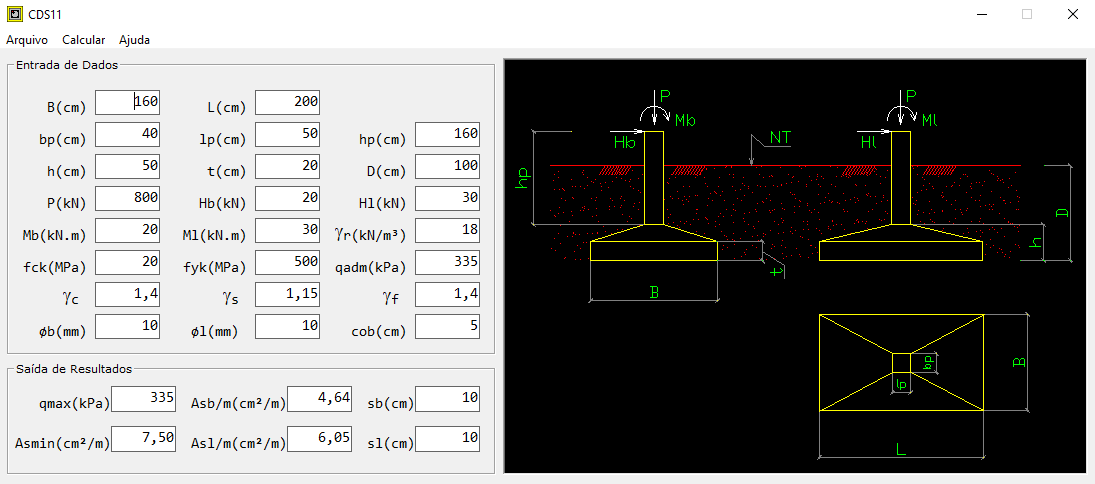

São 2 programas: O CDS11.exe em VB6, que atua no Windows, em console, calculando uma sapata retangular rígida pela NBR-6118/2023 e o CDS11.vlx em Visual Lisp que a desenha em software CAD com suporte a códigos Lisp, extensões LSP, FAS ou VLX.
Admite cargas verticais, horizontais e momentos nas duas direções.
Imprime memória de cálculo em arquivo txt e um arquivo de dados para ser lido pelo VLX.
Considerações de cálculo
1) Cálculo pela NBR-6118/2003
2) Pressão na cota de fundação considerada plana
3) Considera o peso do reaterro e o peso da sapata no cálculo da pressão no solo qmax;
4) Não considera o peso do reaterro e o peso da sapata no dimensionamento da sapata
5) Tensão cisalhante conforme 19.5.3.1 da NBR-6118
6) Diâmetro das armaduras 6.3 mm <= ø <= 16 mm
7) Espaçamento das armaduras 5 cm <= s <= 20 cm
8) Sem armadura dupla
9) Sem armadura de punção
10) O programa não calcula a armadura do pilar
11) fck <= 40 MPa

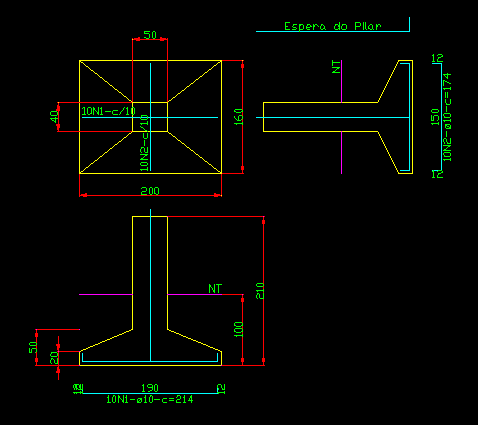

Detalhamento da sapata pelo VLX
